Тема: Подключение тахометра и эконометра

Синий разьём приборки :

| 1 | Замок зажигания, положение "старт"          Индикатор интервалов обслуживания
|    |                                                                         (старт), на контакты 9 (С3)
-----------------------------------------------------------------------------------------------------------------
| 2 | Предохранитель 21                                       Индикация интервалов обслуживания,
|    |                                                                         питание памяти ключа мотора
------------------------------------------------------------------------------------------------------------------
| 3 | Не используется                                             С контакта 16 (С1)
------------------------------------------------------------------------------------------------------------------
| 4 | «Active Check Control»                                    лампа «Check»
------------------------------------------------------------------------------------------------------------------
| 5 |
------------------------------------------------------------------------------------------------------------------
| 6 | Не используется                                              На 23 (С1)
------------------------------------------------------------------------------------------------------------------
| 7 | Мотроник контакт 1                                        Обороты двигателя на ключе мотора,
|    |                                                                          тахометр
-------------------------------------------------------------------------------------------------------------------
| 8 |
-------------------------------------------------------------------------------------------------------------------
| 9 |
-------------------------------------------------------------------------------------------------------------------
|10| Не используется                                               На 23 (С1)
-------------------------------------------------------------------------------------------------------------------
|11| Мотроник, контакт 11                                     Расход топлива на ключе мотора, на
|    |                                                                          контакт 25 (С3)
-------------------------------------------------------------------------------------------------------------------
|12| Предохранитель 1, левая фара                      Лампа дальнего света
|    | дальнего света.
-------------------------------------------------------------------------------------------------------------------
|13| Правый указатель поворота                            Лампа правого указателя поворота
-------------------------------------------------------------------------------------------------------------------
|14| Замок зажигания, положение «зажигание     Лампа заряда АКБ
|    | вкл», блок предохранителей
-------------------------------------------------------------------------------------------------------------------
|15|
-------------------------------------------------------------------------------------------------------------------
|16| Генератор.                                                         Лампа заряда АКБ
-------------------------------------------------------------------------------------------------------------------
|17| Датчик уровня тормозной жидкости                Лампа уровня тормозной жидкости
-------------------------------------------------------------------------------------------------------------------
|18| Датчик давления масла                                     Лампа давления масла
-------------------------------------------------------------------------------------------------------------------
|19| Не используется                                                 На 23 (С1)
-------------------------------------------------------------------------------------------------------------------
|20| Земля                                                                  Земля датчика температуры ОЖ,
|    |                                                                            индикатор интервалов обслуживания,
|    |                                                                            лампа износа колодок, на контакт 1
|    |                                                                            (С3)
--------------------------------------------------------------------------------------------------------------------
|21| Датчик износа колодок правого                       Сигнал с датчика
|    | заднего колеса
--------------------------------------------------------------------------------------------------------------------
|22| Диагностический разъем, контакт 7                 Индикатор интервалов обслуживания
|    |                                                                            (сброс)
--------------------------------------------------------------------------------------------------------------------
|23| Предохранитель 10                                           Указатель температуры ОЖ, лампа
|    |                                                                             «Check», Также контакты 6, 10,19
|    |                                                                              (С1), питание ключа мотора
--------------------------------------------------------------------------------------------------------------------
|24|
--------------------------------------------------------------------------------------------------------------------
|25|
--------------------------------------------------------------------------------------------------------------------
|26| Датчик температуры ОЖ.                                   Указатель температуры ОЖ  через
|    |                                                                               процессор интервалов обслуживания
---------------------------------------------------------------------------------------------------------------------

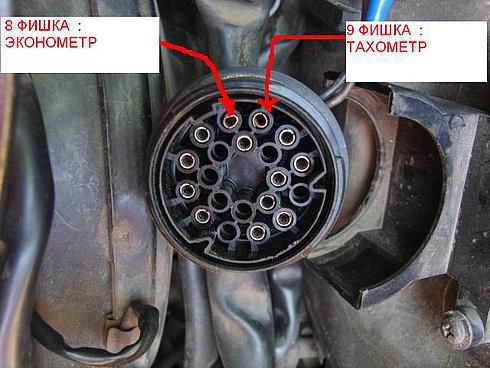

Контакты моторного разъем которые нам потребуются

8 Мотроник: показания моментального расхода топлива:  Эконометр (11)
9 Мотроник: скорость вращения двигателя : Тахометр (7)

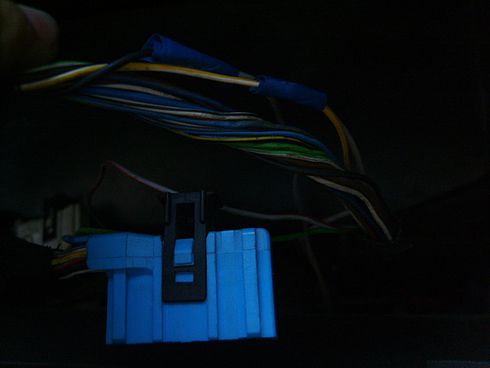

Фоты

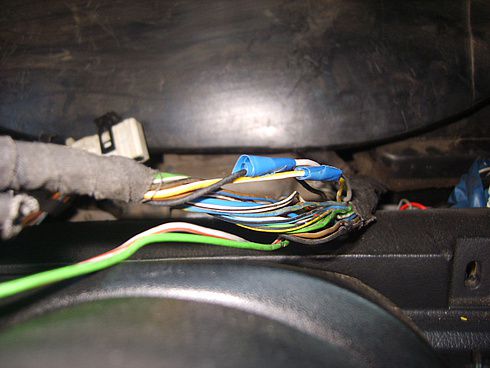

На последней фотке кривые фишки ставил сам

Тахометр и экономайзер работоют только в паре

Ещё по годам цвета проводов разлечаются

+100 думаю теперь у многих отпадут вопросы "как"

а на синем раземе они пронумерованы?

и че куда поключать эконометр я не понял...

с низу в верх надо считать в синей фишке

да пронумерованы... смотри внимательно...

ну да пустим я нашол это провод и разем че делать дальше?

СОЕДИНЯТЬ провод тахи с проводом тахи ... и т.д.

то есть вы считаете что если сменить приборку с часами на приборку с тахо/экономайзером работать последний не будет?

то есть вы считаете что если сменить приборку с часами на приборку с тахо/экономайзером работать последний не будет?

Будет

то есть вы считаете что если сменить приборку с часами на приборку с тахо/экономайзером работать последний не будет?

Будет

глубже - если у меня VDO а хочу поменять на мотометр? испытано опытным путем - неполучится так. к тому же не получится поменять платы местами а также впихнуть тахо с мотометра вместо часов на VDO.

вдо - мотометр заменяемы если полностью... сами запчасти у них разные но результат одинаков..

вдо - мотометр заменяемы если полностью... сами запчасти у них разные но результат одинаков..

мне также сказали но у меня не сработало, мне дали мотометр с экономайзером и тахометром, чипованную, а у меня вдо с часами НЕчипованная. поменял - не работает.

значит таху надо подключать в тупую.... от разъема в разъем.... тут показано как...

Опечатка, датчик тормозных накладок не на заднем правом колесе, а на переднем левом, т.к. основное усилие на тормоза испытывает именно переднее левое колесо!

и на заднем (помойму) правом... у тебя какие тормоза ?

поставил новую приборку вдо - тахометр врет. отсечку показывает на 4000, холостые 500. у меня м40 1,6. может это изза того что приборка была на 1,8?

нет... обьем роли не играет играет количество цилиндров на двиге с которым работала приборка ... у тебя приборка от машины с мотором м20

нет... обьем роли не играет играет количество цилиндров на двиге с которым работала приборка ... у тебя приборка от машины с мотором м20

это лечится сменой тахометра на тахометр с приборки м40? или как то еще?

поставил новую приборку вдо - тахометр врет. отсечку показывает на 4000, холостые 500. у меня м40 1,6. может это изза того что приборка была на 1,8?

скорее в приборке кодер стоит от 6цилиндровой машины, потому ровно в 1.5 раза и уменьшает:) или прбиорку смени или кодер.

+1

значит надо кодерштикер искать с 4-цилиндровой тачилы.....хм. у меня то на бывшей приборке с часами есть тока он спереди. то есть более поздний вариант приборки VDO.

У меня приборка VDО 84года, решил поставить тах с эконометром, он оказался Моtомеtr, думал что не подойдет вообще в разьем старого тахо... но после выкидывания моей платы в месте с тахо и вставляния той с использованием в эту плату моего ключа, всё за заработало идеально =)

так в итоге... есть тахометр. на синем разъеме черный провод на тахо. желто-белый на эконометр. а дальше то куда, или откуда?

так в итоге... есть тахометр. на синем разъеме черный провод на тахо. желто-белый на эконометр. а дальше то куда, или откуда?
А дальше от синего разьёма тянуть провода под капот ...
